Автономная машина для визуального контроля
  • Автономная машина для визуального контроляАвтономная машина для визуального контроля

Автономная машина для визуального контроля

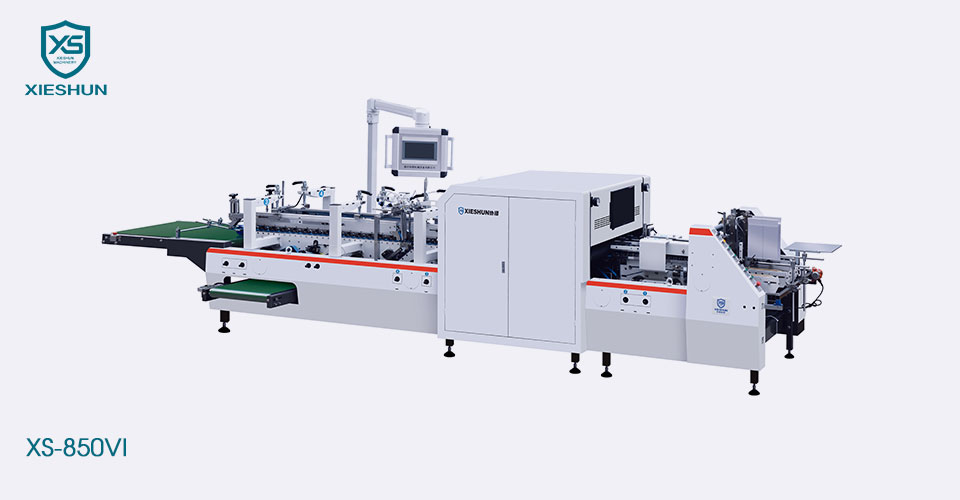

Model:XS-850VI

Высококачественная автономная машина визуального контроля XIESHUN XS-850VI выполняет комплексную проверку различных дефектов печати (таких как отсутствие печати и чернильных точек), отклонений цвета, несовпадений, смещений высечки, смещений тиснения и т. д. на картонных коробках различных спецификаций. в процессе оклейки коробки.

Автономная машина для визуального контроля от поставщика XIESHUN имеет динамическую регулировку точности обнаружения, что позволяет точно настраивать точность обнаружения в различных областях во время проверки, чтобы предотвратить влияние на эффективность производства.

Кроме того, система проверки AOI включает в себя возможности регионального обучения, что позволяет изучать местные районы во время проверки, чтобы предотвратить проблемы с отходами, вызванные нестабильным качеством печати в некритических областях.

Кроме того, система автоматизирует хранение и классификацию обнаруженных данных, что упрощает поиск исторических данных и статистический анализ.


Вес нетто: около 2500 кг
Общий размер: 7000*1500*1700 мм (XS-650VI) 7000*1700*1700 мм (850VI) 7000*1950*1700 мм (XS-1100VI)
Источник питания: 17 кВт
Расход воздуха: 6 Па


Основные функции инспекционной системы

☞ Комплексно выявлять различные дефекты (отсутствие печати, чернильные пятна), разницу в цвете, надпечатку, отклонение высечки, отклонение тиснения и т. д. картонных коробок в процессе склейки.

☞ Система имеет функцию динамической регулировки точности контроля, что удобно для точной настройки точности контроля различных областей во время процесса контроля, чтобы не влиять на эффективность производства.

☞ Система имеет функцию регионального обучения. В процессе проверки он может сосредоточиться на местных областях, чтобы научиться избегать проблем с отходами, вызванными нестабильным качеством печати в неключевых областях.

☞ Система имеет функцию автоматического хранения и классификации данных проверок для удобного поиска исторических данных и статистики.


Показатели производительности и функции оборудования

Показатели производительности оборудования

Проект Индикатор
Нормальная точность изображения печатной станции: 0,11 мм × 0,125 мм
Точность изображения станции тиснения: 0,05 мм × 0,125 мм
Станция проверки кода: Минимальный штрих-код 18 мм может быть обнаружен
Максимальный размер обнаружения: 500 мм × 420 мм
Минимальный размер обнаружения: 90 мм × 90 мм
Минимальная площадь пятна: 0,08 мм2
Разница в цвете: △Э ≧ 3
Скорость обнаружения: 220 м/мин


Функции оборудования

Проект Функция
Обнаружение дефектов Отсутствующий отпечаток, грязные пятна и т. д.: Минимальная площадь обнаружения на лицевой стороне: ≧0,08 мм2.
Перекрытие, оптическое масло, вогнутые и выпуклые дефекты: Площадь ≥2 мм2.
Минимальная зона обнаружения дефектов горячей штамповки: ≧0,08 мм2.
Обнаружение отклонения надпечатки: ≧0,1 мм
Обнаружение отклонения при высечке: ≧0,1 мм
Дефекты штрих-кода:
Чтение: код ошибки, дубликат кода
Обнаружение символов: неправильное слово, пропущенное слово, соответствующее штрих-коду.
Обнаружение внешнего вида: пятна, прерывистые линии, искаженные штрих-коды, дефекты черной линии штрих-кода.
Локальное обнаружение цветовых различий △E ≧ 3 Elab
Классификация дефектов Стандарт обнаружения дефектов легко настраивается. Для каждого дефекта можно установить стандарт обнаружения дефектов, перетаскивая полосу прокрутки вручную.
Простое моделирование Время моделирования замены одного изделия 3-5 минут;
Используйте схему моделирования мастера, чтобы разложить весь процесс моделирования на несколько взаимосвязанных шагов, помогая операторам шаг за шагом выполнять операции моделирования.
Отображение дефектов Отображение в реальном времени изображений дефектов проверяемой продукции, мест возникновения дефектов и информации о масштабах дефектов.


Фидер
Независимый серводвигатель управляет переменной скоростью подачи.
Регулируемые вибрационные двигатели.
Боковые панели можно минутно регулировать по ширине заготовки.
Выравнивание
Независимая секция с непараллельным нижним держателем, который направляет ящик к параллельному поручню, что обеспечивает идеальное выравнивание заготовки.
Модуль онлайн-проверки
Высокоскоростная компьютерная рабочая станция для обработки изображений.
Система программного обеспечения для визуального контроля: Специализированное программное обеспечение для визуального контроля PrintingPlus (версия V5.0) Программный модуль общего обнаружения дефектов (версия V1.0)
Высокоскоростной блок формирования изображений с импортными из Японии оптическими линзами и специально разработанными для Канады шкафами для проверки печати.
Отдел сбора дефектных коробок
• Верхний и нижний ремни приводятся в движение многоклиновой ременной передачей, что позволяет избежать царапин во время транспортировки.
• Пневматическое выталкивающее устройство для минимизации царапин на коробках.
• Двухполосная система сбора по запросу.
Раздел доставки
Автоматическое и ручное изменение скорости в координации с фотоэлементом.
Обработанный материал


Тип КОРОБКИ

Модель XS-850VI
A 160-850 мм
B 100-900 мм
E 70-420 мм
A 170-800 мм
B 170-900 мм
E 80-420 мм
