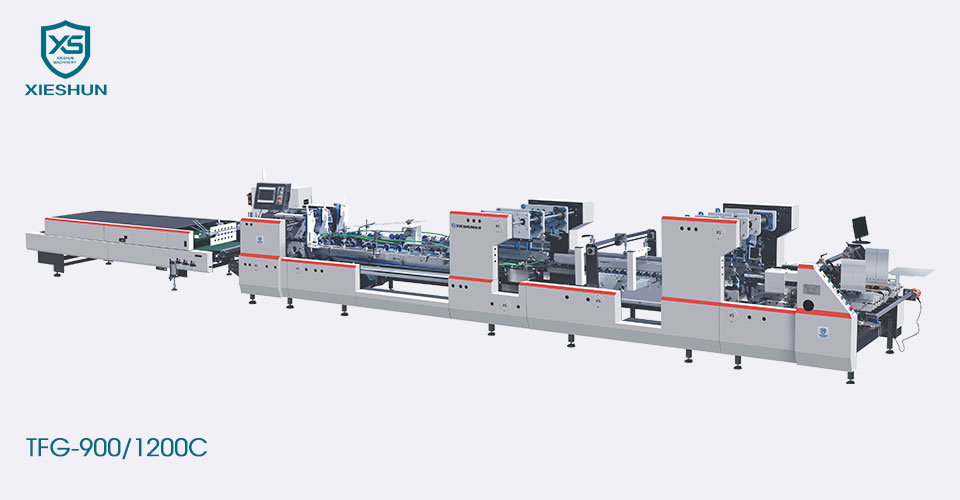

Серия высокоскоростных фальцевально-склеивающих машин TFG-900/1200C 4/6 идеально подходит для работы со средними и большими коробками в тяжелой упаковочной промышленности. В его конструкцию входят приводные верхние держатели, которые облегчают точное складывание и закрытие коробок из микрогофрокартона и гофроящиков при их продвижении. Дополнительная функция складывания внутреннего подъема, быстрая замена аксессуаров, простота настройки и более высокая скорость производства гарантируют высокую производительность и качество работы. Познакомьтесь с самым требовательным рынком упаковки.
| Модель | ТФГ-900 С | ТФГ-1200 С |
|---|---|---|
| Подходящий материал | Картон плотностью 200-800 г/м2 и гофрированный картон N/F&E | |
| Диапазон скоростей | 0-400м/мин | |
| Скорость медленного перемещения | 30 м/мин | |
| Максимальная ширина заготовки | 900 мм | 1200 мм |
| Размер (л) | 15800 мм | 15800 мм |
| Размер (Ш*В) | 1400×1900 мм | 1850мм×1900мм |
| Механический вес | 9Т | 10Т |
| Механическая мощность | 23,2 кВт | 23,2 кВт |
| Сжатый воздух | 6бар | |
| Производительность воздушного компрессора | 10㎡/ч | |
| Емкость воздушного бака | 60л | |
| Модель |
|
ТФГ-900 С | ТФГ-1200 С |
|---|---|---|---|
|
A | 160-900 мм | 170-1200 мм |
| B | 100-900 мм | 100-900 мм | |
| E | 70-440 мм | 70-560 мм | |
|
A | 170-850 мм | 170-1050 мм |
| B | 170-900 мм | 170-900 мм | |
| E | 80-440 мм | 80-560 мм | |
|
A | 160-850 мм | 160-1050 мм |
| B | 160-800 мм | 160-800 мм | |
| H | 25-120 мм | 25-120 мм | |
|
A | 270-700 мм | 330-1020 мм |
| B | 160-450 мм | 160-450 мм | |
| H | 25-120 мм | 25-120 мм | |
|
A | 270-700 мм | 330-1020 мм |
| B | 160-800 мм | 160-800 мм | |
| H | 25-120 мм | 25-120 мм |
|
Фидер ◆Левые и правые перегородки легко поднимаются. ◆Ремень подачи бумаги устройства подачи бумаги можно регулировать независимо, чтобы обеспечить плавную и стабильную подачу бумаги. ◆Серводвигатель, независимое регулирование скорости для обеспечения равномерного расстояния между листами. ◆Всасывающее устройство для подачи бумаги (опция). |
|
Выравнивание ◆Картон, отправленный отделом подачи бумаги, корректируется и направляется отделом корректировки, чтобы картон двигался по прямой линии. ◆Привод верхнего давления корректирующего отделения можно регулировать вверх и вниз для адаптации к картону различной толщины и обеспечения гарантии стабильности. |
|
Секция предварительного складывания ◆Сегментированные левые и правые верхние пластины ленты можно регулировать в соответствии с требованиями продукта, что обеспечивает быстроту и эффективность. ◆Он может эффективно выполнять предварительное складывание коробки на 180 градусов на линии 1 и предварительное складывание на 135 градусов на 3-й линии для оптимизации окончательного эффекта формования. ◆Верхние держатели с самоприводом, точное складывание коробок из гофрокартона |
|
Зафиксировать нижнюю часть Три группы конструкции конвейерной ленты и функция сегментированной верхней ленточной пластины позволяют эффективно решать проблемы при производстве коробок специальной формы. Средняя верхняя пластина ремня является съемной, ее можно разобрать и отладить в соответствии с требованиями к продукту. |
|
4 и 6-угловое устройство ◆Электронный складной крюк, приводимый в движение и управляемый интеллектуальным серводвигателем, установлен на двух независимо управляемых сервоосях, чтобы точно управлять складыванием всех створок коробки. ◆Он может производить четырехугольные и шестиугольные коробки и другие типы коробок. ◆Человеко-машинный интерфейс продуман, прост в использовании, интуитивно понятен и понятен.
|
|
Нижний блок склеивания ◆Механические левый и правый нижние клеевые цилиндры, с отдельной конструкцией клеевого колеса и клеевого цилиндра, высокая скорость без выбрасывания клея, легко чистить и обслуживать. ◆Клеевое колесо имеет ширину 5 мм и может быть заменено в зависимости от продукта. |
|
Складная секция ◆3-х пластинчатая конструкция приводного ремня. ◆Скорость левой и правой внешней фальцевальной ленты можно точно настроить независимо, чтобы обеспечить точность формования. ◆Верхние держатели с самоприводом, точное складывание коробок из гофрокартона |
|
Раздел трансфера ◆Отдельный двигатель с независимым преобразованием частоты. ◆Регулировка удлинения верхнего и нижнего ремня проста и удобна в эксплуатации. ◆Оснащен высокоскоростным электронным счетчиком ударов. |
|
Панель управления ◆Большой 10-дюймовый экран, простое и интуитивно понятное управление. ◆Доступно несколько языков. ◆Функция памяти и пульт дистанционного управления (опционально). |
|
Конвейер ◆В автоматическом режиме устанавливается расстояние между коробками, скорость ленты и скорость хоста пропорционально связаны, и лента перемещается, когда фотоэлектрический датчик обнаруживает коробку. ◆В ручном режиме лента движется с постоянной скоростью и не зависит от скорости хоста. ◆Напорная часть использует пневматическое прессование, контроль давления более точный, а эффект склеивания продукта более гарантированный. |
